1. Давайте подробно рассмотрим как сделать откатные ворота своими руками и что для этого.
2. Пошаговая инструкция по установке откатных ворот на приусадебном. При всем разнообразии материалов для изготовления ворот в основном.

В интернете много неполной информации по монтажу откатных ворот своими руками, прочитав ее не особо понятен ход выполнения работ либо само устройство откатных ворот. В данной инструкции мы попытаемся наглядно продемонстрировать монтаж консольных откатных ворот от и до, и помочь вам рассчитать высоту и ширину ворот именно для вас. Чтобы приступить к монтажу, нужны чертежи, одного чертежа для всех ворот не существует, все зависит от ширины и высоты проема в заборе. Фурнитура для откатных ворот Роликовые опоры Первое с чего можно начинать сборку ворот это фурнитура, но лишь после расчета веса и размеров ворот, фурнитуру можно приобрести отдельно или сделать своими руками из подшипников, в комплект фурнитуры входит:. направляющая рельса обычно 6 м длиной;. 2 роликовые опоры.

1 верхний роликовый кронштейн, чтобы избежать качания ворот;. 1 концевой ролик;. 1 улавливатель концевого ролика, чтобы во время ветра ворота правильно пристыковались и не сломали автоматику. Схема расположения фурнитуры Ширина проема Дополнительные аксессуары для фурнитуры:. Монтажно-регулировочная опора для роликовых опор. Механический замок.

Рейка зубчатая. Крепежный элемент для зубчатой рейки. Теперь о нагрузке. Комплекты бывают разные, для разного веса ворот, смотрите таблицу, в ней показана зависимость веса и ширины ворот. Ширина проема не более Вес ворот 4 м.

Установка откатных ворот. Полная сборка конструкции раздвижных ворот производится согласно прилагаемой к ним инструкции производителя и включает в себя, как правило, следующие операции: монтаж роликовых тележек на основании несущего профиля (полотна ворот). Самый простой и доступный способ изготовления полотна сдвижных ворот – это сварка конструкции из профильной трубы с последующей обшивкой её профильным листом. В этом случае для рамы лучше всего выбрать трубу размерами не менее 60х40х2, в то время как трубы с типоразмером 40х20х2 используются, как правило, для изготовления рёбер жёсткости и обрешетки.

Эти данные пригодятся вам при выборе фурнитуры, но большинство умельцев стараются сделать все детали своими руками, так как комплект не дешевый. Чтобы сделать фурнитуру самому, нужно знать, куда и зачем она крепиться, об этом читайте ниже. Как выбрать качественную фурнитуру Основная деталь, направляющая рельса, лучшим выбором будет рельса европейского производителя. Деталь хорошего качества имеет зеркально ровную поверхность и четкие геометрические формы. Деталь должна быть оцинкована не иметь окалин и ржавчин на своей поверхности. У качественной направляющей толщина металла от 3.5 мм до 5 мм. Выбирая роликовые опоры, обратите внимание, чтобы они были изготовлены полностью из металла, пластмассовые или прорезиненные прослужат недолго.

Все геометрические формы металла должны быть правильными, малейшие отклонение свидетельствуют о некачественной сборке. Что касается остальных металлических деталей, они должны быть покрыты цинком, оттенок цинка должен быть однотонный, минимальная толщина метала 3-4 мм. Размеры откатных ворот От размеров и веса откатных ворот будет зависеть стоимость фурнитуры. Ширина вычисляется таким способом, к ширине проема в заборе прибавляют еще 50% ширины. Например, у вас ширина проема 4 метра, делим на 2, получаем 2 метра + 4 метра ширина проема, итого длина направляющей рельсы будет 6 метров. Чтобы было легче понять и запомнить предлагаю формулу и схему: B/2=A→A+B=L.

B – ширина проема;. A – длина противовеса;. L – длина направляющей рельсы. Схема каркаса После того как вы определились с размером каркаса можно приступать к его изготовлению, каркас изготавливается из профильной металлической трубы 40x40x 2 мм и 40x20x2 мм для внутренней обрешетки.

Для алюминиевых каркасов используют профиль от 60 мм. Высоту каркаса ворот лучше сделать равной длине профнастила. Профнастил лучше выбрать по жестче. Перед креплением профнастила к каркасу, просверлите в каркасе отверстия на половину меньше диаметра кровельного самореза, так как саморез может не пробурить профилированную трубу каркаса, вместо саморезов можно использовать вытяжные заклепки. Ширина нижней профилированной трубы должна соответствовать ширине направляющей рельсы. Если у вас ширина ворот более 4-х метров,то для сборки основы каркаса лучше использовать прямоугольные трубы!

Неправильное Правильное Фундамент для ворот С размером фундамента определиться довольно легко, так как он имеет длину равную 1/2 ширины проема, по формуле: B/2=L. B – ширина проема;.

L – длина фундамента; Расчет фундамента Если с длиной фундамента все просто, то с монтажом мы имеем множество вариантов. Фундамент может быть выполнен из следующих материалов:. Монолитный П-образный.

Монолитный сплошной. Из винтовых свай. В монтаже монолитного фундамента тоже есть небольшие особенности, можно использовать арматуру, приваренную к швеллеру, анкерные болты или длинные шпильки с резьбой.

Шпильки с резьбой Бетонирование регулировочных опор Рассмотрим вариант со швеллером (силовой рамой), он может быть с опорными столбами одним или двумя либо без них, в обоих случаях силовая рама крепится заподлицо к существующим столбам забора. Высота опорных столбов соответствует высоте самих ворот + высота роликовых опор.

Использование двух опорных столбов возле силовой рамы целесообразно для широких ворот, которые сильно раскачиваются ветром. Если опорные столбы не предусмотрены, то вместо них делаются металлические закладные в каменный забор. Заложение силовой рамы Готовый бетонный фундамент Чтобы ровно выставить силовую раму с противоположной стороны, где находиться опорный столб с уловителем концевого ролика, отступают 10 см (толщину столба) от забора и натягивают шнур до последнего угла швеллера, по всей своей длине край швеллера должен повторять линию шнура.

Установка и регулировка ворот После того как силовая рама готова к использованию, выставьте роликовые опоры по уровню, установите верхний роликовый кронштейн, установка зависит от конструкции кронштейна. Верхний уловитель Монтаж откатных ворот Если после установки рамы, концевой ролик сильно провис, отрегулируйте роликовые опоры. Если все сделано правильно, но вы не добились правильной работы откатных ворот, то скорей всего у вас не качественный комплект фурнитуры, он предназначен для другого веса или каркас собран неправильно, из-за этого ворота сильно провисают и не могут попасть в нижнюю ловушку.

Монтаж зубчатой рейки После того как отрегулированы все вышеописанные механизмы, можно приступить к монтажу автоматики. Ниже на видео показано, как можно сделать электропривод своими руками. Электропривод Покраска в местах сварки Начнем с зубчатой рейки, они бывают металлические и нейлоновые, металлические естественно лучше и надежней.

Их толщина варьируется от 8 до 30 мм. Стандартный размер рейки 1 метр. Для крепления используют количество реек равное ширине проема + 1 рейку для концевых выключателей автоматики. Зазор между зубцами шестерни привода и рейки должен быть 1-2 мм. Рейка крепиться на нижнюю трубу каркаса ворот с помощью крепежного элемента для зубчатой рейки. Отверстия в рейке позволяют регулировать ее по высоте. Монтаж зубчатой рейки На картинке два варианта крепления зубчатой рейки, не советуем крепить рейку к направляющей рельсе, во время сварки направляющая может изогнуться, если в направляющую вкручивать болты, это тоже может вызвать трудности при монтаже и во время работы ворот.

Часто крепежные элементы приваривают, хотя для их крепления существует специальный С-профиль для зубчатой рейки. На фото ниже оба варианта. С-профиль Зубчатая рейка закрепленная на С-профиле Если вы будете покупать электропривод, то к нему в комплекте прилагается 4 метра зубчатой рейки. Для тех, кто не хочет тратиться на зубчатую рейку, ее можно заменить велосипедной цепью или как показано в одном из видео на цепь от «жигулей». Автоматика ворот Как откатные, так и распашные могут открываться автоматически. Их работа управляется с помощью пульта дистанционного управления и выключателей, устанавливаемых в доме, и, возможно, у ворот. Один пульт может запускать не только ворота, но и ворота гаража, и даже освещение.

Автоматические приводы состоят из электродвигателя, движущейся зубчатой рейки и устройства управления. Их можно приобрести как отдельное устройство, хотя лучше заказать их сразу с воротами. Тогда вы будете уверены, что привод был правильно подобран и не будет сюрпризов при сборке. Для откатных ворот нужен один двигатель для перемещения зубчатой рейки, прикрепленной к нижней кромке створки. А для раздвижных ворот необходимы два цилиндра, крепятся по одному к каждой из створок.

Откатные Ворота С Калиткой

Привод имеет механизм, позволяющий открыть ворота в случае отключения подачи тока. Современные приводы могут питаться от аккумулятора, заряженного от сети или солнечной батареи. Ворота открываются автоматически, требуют установки устройств, обеспечивающих безопасность их использования. Необходимы фотоэлементы, благодаря которым створки не двигаются, когда на их пути появится препятствие. Сигнальная лампа, установленная на видном месте, сообщит о том, что ворота открываются или закрываются. Выбор электропривода При выборе привода важно, чтобы шестерни редуктора были из стали или латуни, но не из пластика или силумина. Второй важный элемент, это концевик, он контролирует точки, до которых воротам можно открываться и закрываться, концевик бывает механический и герконовый (магнитный), как показала практика, механический может замерзнуть в зимнее время.

Как правило, качество деталей привода зависит от его мощности, чем выше мощность привода, тем качественней его сборка. Что касается грузоподъемности, то она указывается в документации. Базовая комплектация привода:. 4 метра зубчатой рейки;. фотоэлементы;. сигнальная лампа;. пульт и приемник;.

монтажная пластина. Для тех, кто не знает, для чего нужны фотоэлементы, то они представляют собой 2 датчика, которые монтируются по краям ворот. Когда появляется препятствие между фотоэлементами ворота открываются или закрываются, в зависимости от того как вы запрограммируете автоматику. Монтаж автоматики.

Ни для кого не секрет, что при обустройстве своего земельного участка, будь это частный дом или дача, требуется ограждение. И какое может быть ограждение без ворот и калитки. В этой статье хочется предложить вам вариант откатных ворот. Откатные ворота существуют трех типов:. консольные,.

подвесные,. колесные. Приведу вам несколько огромных плюсов откатных ворот: 1.

Откатные ворота занимают намного меньше места при открывании нежели, например, распашные. Вы исключаете возможность поцарапать или ударить свой автомобиль при сильном ветре. Замечательный внешний вид.

Вполне несложный монтаж. И так ниже будут приведены примеры откатных ворот с подробными фотографиями, а так же разобраны некоторые нюансы при обустройстве и монтаже откатных ворот.

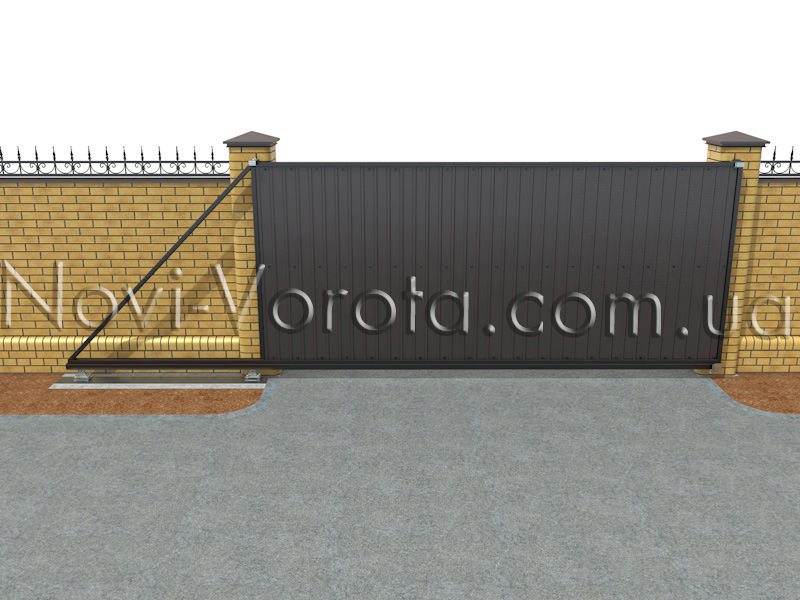

Консольные откатные ворота Консольные откатные ворота представляют собой конструкцию, в которой откатное полотно, как правило, установлено на нижней направляющей. View the embedded image gallery online at: Источник фото: www.kakpravilnosdelat.ru; www.postroiv.ru Подвесные откатные ворота Подвесные откатные ворота устанавливаются в местах, имеющих верхнее ограничение или крышу.

Поэтому находят свое применение чаще в складских боксах или ангарах. Ролики и части задействованные в движении расположены на верхних направляющих, что значительно уменьшает возможности проезда транспорта, обладающего большой высотой. Но, несравненным плюсом является исключение провисания такой конструкции со временем.

Ниже представлен подробные фотоотчет по изготовлению и монтажу подвесных откатных ворот своими руками. View the embedded image gallery online at: Источник фото: www.wxpuser.ru Колесные откатные ворота Колесные откатные ворота изготавливаются при помощи рельса, который помещается в грунт или бетон. Полотно колесных откатных ворот оснащается в нижней части колесиками. Самый главный минус такой конструкции, это загрязнение рельса и в последствии плохое скольжение колесиков. Поэтому колесные откатные конструкции нашли свое широкое применение при изготовлении раздвижных межкомнатных дверей.

В принципе отличие конструкции колесных откатных ворот наблюдается только в наличии колесиков которые скользят по рельсу в нижней части проема ворот. View the embedded image gallery online at: Источник фото: www.remoo.ru Изготовление бюджетных откатных ворот Бюджетные откатные ворота отличаются от не бюджетных тем, что не имеет автоматического механизма открывания ворот. Такой вариант подходит для случая при ограниченном количестве финансов. Но с виду такие ворота не уступают самым современным и высокотехнологичным заводским аналогам. К тому же позволяют экономить большое количество пространства при открывании. Ниже на фото представлены варианты сборки и монтажа такого типа ворот.

View the embedded image gallery online at: Источник фото: www.forumhouse.ru Выбор материала для откатных ворот Чтобы изготовить качественные и красивые откатные ворота необходимы хорошие материалы. Лучше всего покупать материалы комплектом в специализированных магазинах либо через интернет.

Итак, разберемся, что же должно быть в монтажном комплекте для откатных ворот:. 1. Каретки роликовые – 2 шт.

(для движения направляющей). Уловитель для створки нижний и верхний – 2 шт. (для дополнительной прочности в запертом состоянии). Планка с поддерживающими роликами – 1 шт. (удерживает верхнюю часть створки при движении). Ролик накатной или концевой – 1 шт. Заглушки на направляющую – 2шт.

(для закрытия направляющей от лишнего мусора). Электродвигатель с наличием зубчатой рейки, проводки и системы автоматики. Для изготовления каркаса откатных ворот лучше всего подойдет металлический профиль 50х50 или 60х40 для наружного каркаса и 20х40 для внутреннего. Для обшивки каркаса подойдет любой подходящий для вас материал будь это дерево, профлист или что-то еще.

При выборе следует исходить из дизайна ограждения. View the embedded image gallery online at: Источник фото: www.svoivorota.ru Как сделать металлический каркас для консольных откидных ворот своими руками. (фотографии, инструкция, видео мастер-класс) С чего начинается создание любых ворот и калиток? Конечно же, с изготовления каркаса, ведь это основа всей конструкции ворот. Вот и мы с вами начнём рассматривать весь процесс сборки самодельных откатных ворот именно с создания каркаса. Самый простой и, соответственно, самый популярный метод создания каркаса для откатных ворот – это сварка каркаса из профильной трубы. И используют для этого обычно металлические трубы стандартного сечения (60 на 40 миллиметров).

Каркас для консольных откатных ворот представляет собой скреплённые между собой прямоугольную (основную) с диагональными перемычками внутри и треугольную (расположенную сбоку основной) рамы. В данном случае, концы труб срезаны под углом, это позволяет прочно спаять их между собой. Готовый каркас в дальнейшем устанавливается на направляющую с роликами, но это уже другая история, другой этап создания откатных ворот, про который я расскажу вам ниже. Пошаговые фото изготовения каркаса для откатных ворот.

View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: youtu.be/4-sJ4gQT2Bw Оригинальное название: ООО Прогресс - Откатные ворота (выпуск №1) Автор видео: ООО Прогресс Как заложить фундамент для консольных откатных ворот своими руками. (фотографии, инструкция, видео мастер-класс) После того, как каркас консольных откатных ворот создан, необходимо подготовить место для установки ворот, а именно заложить фундамент. Для этого, в соответствии размерам созданного вами каркаса (а если быть конкретнее, в соответствие длине его прямоугольной рамы), нужно выкопать яму глубиной, примерно, один метр.

Затем, каретки устанавливаются на металлическую перекладину, к которой крепится прочный проволочный корсет (его размеры равны размерам выкопанной ямы). Вся эта конструкция погружается в яму и заливается бетоном. Вот и всё, фундамент для консольных откатных ворот готов, можно приступать к их установке.

Фото мастер класс по изготовлению такого фундамента:. View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Оригинальное название: Фундамент под откатные ворота (установка закладной) Автор видео: Все своими руками по уму! Делаем направляющие, каретки и стабилизаторы для откатных ворот своими руками Многие люди, создававшие откатные ворота для своего участка самостоятельно, ограничивались лишь созданием каркаса и закладкой фундамента для консольных ворот.

А направляющие, каретки, верхние ролики и тому подобное, они приобретали в готовом наборе. Но что будет, если я вам скажу, что даже эти детали, нужные для сборки консольных откатных ворот, можно сделать самостоятельно в домашних условиях? Вы, наверняка, попробуете, верно? Ещё бы, ведь создание этих запчастей для ворот самостоятельно. во-первых, позволит немного сэкономить,. во-вторых, послужит поводом для гордости собой. Для создания направляющей использовалась всё та же профильная труба, у которой создатель срезал верхушку, а чтобы сделать каретки автору видео мастер-класса пригодились восемь подшипников, и конструкции, вырезанные из металлических листов своими руками.

А ещё создатель сделал металлические стабилизаторы для откатных ворот своими руками. Всё внимание на пошаговые фотографии. View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Оригинальное название: КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА ОДНОМУ!

Подробная видеоинструкция! Автор видео: Моя Любимая Усадьба Простые консольные откатные ворота (простейшая конструкция без фундамента) Можно создать несложные консольные откатные ворота своими руками, и без закладки фундамента для них: следующая модель как раз является примером такого варианта ворот. Но почему же для таких ворот не нужно закладывать фундамент? Всё дело в том, что у создателя этой модели откатных ворот бетонный забор, на основании которого он и установил каретки, по которым движутся ворота. Каркас этих ворот имеет небольшую длину – всего шесть метров, автор видео мастер-класса сделал его немного не таким способом, который я описывал выше, он не срезал уголком профильные трубы для рамы, а сразу спаивал их между собой. Что ж, прочнее конструкцию это не делает, но сам процесс создания немного упрощает. Плюсы модели:.

Простота создания, некоторые этапы создания консольных ворот в этом случае можно опустить;. Дешевизна;. Приятный внешний вид;.

Удобство использования; Смотрите галерею пошаговых фото создания таких ворот. View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Ссылка на первую часть видео мастер-класса: Ссылка на вторую часть видео мастер-класса: Оригинальное название: Направляющая для откатных ворот. Откатные ворота своими руками Автор видео: Maks Maks Консольные откатные ворота из профнастила.

(ещё один вариант простой конструкции) Следующая модель консольных откатных ворот похожа на предыдущую. Но я всё равно хочу продемонстрировать вам процесс их создания. Сначала на заборе устанавливаются столбы, на которые будут крепиться ворота, эти столбы представляют собой обыкновенную профильную трубу широкого сечения.

Затем, под правым столбом устанавливаются каретки, вдоль которых будут двигаться ворота. Каркас ворот создатели собирают прямо при установке, поэтому следующим этапом на каретки пускается направляющая, к которой прикреплена труба – основание рамы каркаса ворот.

На эту трубу устанавливается пять вертикальных столбов, находящихся на равном расстоянии друг от друга. Сверху к столбам в горизонтальном положении крепится ещё одна профильная труба. Верхняя и нижняя горизонтальные трубы соединяются между собой перемычкой. Потом на столбы крепятся фиксаторы для откатных ворот, нужные для того, чтобы ворота не съехали с направления. После того, как все эти действия выполнены, остаётся лишь покрыть каркас профнастилом, и консольные откатные ворота будут готовы. Пошаговые фото изготовления:.

View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Оригинальное название: Откатные ворота 'СОВА' за 2,5 часа своими руками! Автор видео: Vorota Co Как сделать автоматические консольные откатные ворота своими руками. (разберем пример того, как сделать так, что бы ворота открывались автоматически, при нажатии кнопки) В чём главное отличие откатных ворот от распашных? Конечно же, в удобстве использования, ведь чтобы открыть откатные ворота места почти не требуется, чего о распашных воротах точно не скажешь.

Но использование консольных откатных ворот будет ещё удобнее и приятнее, если их автоматизировать: одно нажатие кнопки на пульте, и ворота открылись, замечательно! Не правда ли? Но, к сожалению, не все могут себе позволить комплект автоматического привода для откатных ворот, что же делать в таком случае? Не отчаиваться! Выход есть, ведь даже автоматизировать откатные ворота можно своими собственными руками.

Для этого вам понадобиться:. Моторчик (создатель этого видео мастер-класса использовал мотор для дворников ВАЗа-2108);. Источник тока (в данном случае аккумулятор на 3000 mAh);. Звезды: 2 штуки;. Длинная велосипедная цепь; Идея и суть Одна звезда крепится на моторчик, который устанавливается перед воротами, а вторая на подвижную ось, закреплённую на каркасе ворот. Затем нужно протянуть цепь от звезды на моторе (через звезду на каркасе ворот) до правого края каркаса, и закрепить её там.

Почти готово, осталось лишь присоединить к проводам мотора вилку розетки, а к аккумулятору подключить саму розетку. Теперь при включении вилки в розетку мотор начнёт работать, цепь будет натягиваться, приводя в движение ворота (внимание на фото-инструкцию и на видео мастер-класс). В качестве ключа в эту систему, вместо розетки и вилки, можно установить дистанционный выключатель, и наслаждаться автоматизацией. Смотрите пошаговые фото мастер класса. Источник идеи и фотографий видео мастер-класс: Ссылка на первую часть видео мастер-класса: Ссылка на вторую часть видео мастер-класса: Ссылка на третью часть видео мастер-класса: Ссылка на четвёртую часть видео мастер-класса: Оригинальное название: Самодельный привод для откатных ворот. Самодельные откатные ворота по наземному рельсу. Автор видео: Жизнь в частном доме Как сделать простые металлические консольные откатные ворота из профнастила без закладки фундамента?

Откатные Ворота Дорхан

(фотографии, инструкция, видео мастер-класс) Если вы читаете данную статью целиком, то немного выше вы, наверняка, уже видели модель консольных откатных ворот, каретки которой устанавливаются на бетонное основание забора, таким образом, просто отпадает необходимость закладывать фундамент для их закрепления. Но такой случай является одним единственным из ста, его даже можно назвать «исключительным», ведь мало у кого стоят заборы с бетонным основанием, верно? Так что же делать, если хочется установить на свой участок именно консольные откатные ворота и, при этом, избежать закладки фундамента? Выход есть!!! Создатель следующей модели консольных откатных ворот из профнастила поступил следующим образом: Он соединил каретки между собой перемычкой из металлопрофильной трубы (такой же, из которой собран каркас ворот), и в основания кареток продел металлические «спицы», которые зафиксировал гайками с двух сторон. Затем, на тех местах, где должны были располагаться каретки, он пробурил по одной небольшой ямке, и вставил всю конструкцию «спицами» в них, проверил всё по уровню и забетонировал ямы, вот и всё. Дальше он просто установил ворота по схеме, которую вы уже не раз могли видеть в этой статье.

Смотрите пошаговые фото изготовления таких ворот без фундамента:. View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Оригинальное название: Откатные ворота сделай сам своими руками Автор видео: Механол Красивые откатные ворота из металлических реек (с автоматическим приводом своими руками) Следующий вариант консольных откатных ворот явно не из дешёвых, но и при его создании можно сэкономить, если делать всё своими руками. А что касается автоматического привода, то про то, как создать его самостоятельно в домашних условиях, я вам уже рассказал. Каркас этих ворот выполнен не из обычной металлопрофильной трубы, а из металлических реек, причём, обработанных, покрытых лаком и водоэмульсионной краской. Снаружи каркас покрыт не обычным профлистом, а металлическим рельефным листом (и это только снаружи, ведь такие ворота имеют несколько слоёв покрытия). Над воротами установлена покатистая крыша из профнастила, защищающая ворота от попадания на них воды во время дождя. Словом, сделаны эти ворота качественно и на века, а своим внешним видом они не могут не радовать глаз.

View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Оригинальное название: Установка автоматических откатных ворот // FORUMHOUSE Автор видео: FORUMHOUSE Откатные ворота на винтовых сваях. (для ворот большого размера) Ну и, в противоположность вышеописанной модели, я хочу продемонстрировать вам вот такой вариант недорогих консольных откатных ворот из профнастила. Кстати говоря, на примере этой модели можно рассмотреть решение одной проблемы: Нижняя направляющая с каретками для консольных ворот должна быть зафиксирована по уровню на ровной поверхности, но что делать, если на месте установки ворот одни сплошные ямы?

Не засыпать же всё землёй? В данном случае, создатели поступили следующим образом: в землю они закопали небольшие винтовые сваи, на которую устанавливалась направляющая. В следствие этого, ворота, конечно же, разместились немного выше над землёй, чем могли бы, но это не страшно. В остальном же процесс создания этой модели ничем не отличается от уже описанных выше, всё внимание на фото мастер-класс и видео на ютубе.

Пошаговые фото изготовления:. View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Оригинальное название: Откатные ворота и забор на винтовых сваях. ООО 'СВ-Фундамент' Автор видео: Строй и Живи Деревянные консольные откатные ворота с металлическим каркасом (на винтовых сваях своими руками быстро и дёшево) Если вам больше по душе деревянные заборы, и при этом вы всё равно хотите создать консольные откатные ворота, можно совместить всё в одном: сделать деревянные консольные откатные ворота с металлическим каркасом. По сути, методы сборки каркаса и установки ворот не меняются, просто вместо профлиста для покрытия используются доски, поэтому для вас уже не составит труда собрать данную конструкцию. Такие ворота имеют приятный для глаза внешний вид и не выделяются на фоне деревянного забора.

Ах да, есть ещё один плюс, на такие ворота легко установить любой вид замка. View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Ссылка на первую часть видео мастер-класса: Ссылка на вторую часть видео мастер-класса: Оригинальное название: Откатные ворота своими руками на винтовых сваях Автор видео: Иван Галкин Простые колёсные откатные ворота с калиткой (из профлиста своими руками фотографии, инструкция, видео мастер-класс) Колёсные ворота отличаются от консольных тем, что двигаются они не по кареткам, устанавливаемым перед забором, а по роликам, закреплённым на столбах самого забора.

Такой тип откатных ворот встречается немного реже, так давайте же рассмотрим процесс создания колёсных ворот поподробнее. Первый этап: Перед тем, как начинать создавать сами ворота, нужно сначала всё обдумать, определиться с нужными размерами и формой, уточнить для себя материал, из которого лучше всего будет создавать собственные откатные ворота и так далее. И для этой цели лучше всего изобразить схему будущей конструкции ворот, да и не только ворот, перед созданием любого объекта нужно сначала его изобразить, чтобы чётко осознавать то, что вы делаете. Вот так же и поступил создатель данной модели откатных колёсных ворот из профлиста: нарисовал схему. Второй этап: Что же, схема создана, размеры определены, материалы закуплены, инструменты готовы к работе, можно начинать создавать колёсные ворота с калиткой.

Для этого необходимо выкопать яму под столбы, длина её должна соответствовать размерам калитки, а глубина должна быть не менее семидесяти сантиметров. Третий этап: В выкопанную яму по уровню устанавливаются столбы, яма заливается бетоном. Четвёртый этап: На этом этапе необходимо создать каркас ворот, который представляет собой обыкновенную прямоугольную раму из профильной трубы. Пятый этап: На каждый столб устанавливаются на оси вращения ролики, расстояние между которыми должно быть равно расстоянию от верхней горизонтальной трубы каркаса ворот до нижней.

Шестой этап: Каркас ворот покрывается профнастилом. Ворота устанавливаются на столбы между роликами и фиксируются. Седьмой этап: На ворота устанавливается ручка. Проверяется готовность конструкции к использованию, если проблем не возникает, такие ворота прослужат долгую службу. View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Ссылка на первую часть видео мастер-класса: Ссылка на вторую часть видео мастер-класса: Оригинальное название: Откатные ворота своими руками простая и надежная конструкция. Изготовление откатных ворот. Автор видео: У Сереги.

Роликовые откатные ворота из профнастила своими руками. (фотографии, инструкция, видео мастер-класс) Следующая модель колёсных ворот, похожа собою на вышеописанную, но для её сборки создатель использовал собственную систему установки роликов, процесс создания которой вы можете увидеть на пошаговых фотографиях. Интересно то, что собраны эти ворота полностью своими руками из подручных материалов, то есть, готового набора с направляющей, каретками, захватами ворот и тому подобным автор видео мастер-класса не покупал. В качестве нижних роликов он использовал обычные металлические подшипники, а для верхних роликов можно использовать любые доступные колёсики, которые только попадутся под руку (от мебельных опор, например). Ворота небольшие, всего пять метров в длину.

Как утверждает создатель, они служат у него уже целых четыре года!!! Без малейших погрешностей.

Полный процесс создания таких ворот вы можете увидеть на следующей фото-инструкции. Пошаговые фото процесса изготовления:. View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Оригинальное название: Откатные ворота своими руками Дёшево Схема Яксель Чертежи Автор видео: ИЗСИБИРИЯ Подвесные роликовые откатные ворота из профлиста своими руками.

(фотографии, видео мастер-класс) Эта модель является ещё одним примером роликовых откатных ворот, но, в отличие от предыдущего варианта, эти ворота являются подвесными. То есть, ролики, закреплённые к верхней части каркаса ворот, вставлены в верхнюю горизонтальную направляющую, расположенную между двумя вертикальными столбами. Ещё одной особенностью этого варианта откатных ворот является то, что верхние ролики и направляющая защищены от дождя небольшой покатистой крышей. В общем, эти откатные ворота имеют следующую конструкцию: По краям установлены вертикально два столба из профильной трубы, они соединены между собой перемычкой – направляющей.

Таким образом, получается рама из профильной трубы, на верхнее ребро (направляющую) которой вешается каркас ворот, покрытый профнастилом, снизу этот каркас упирается на ролики, установленные на боковых границах рамы. На направляющую устанавливаются небольшие вертикальные столбики, на них установлена крыша ворот (сделанная, кстати, тоже из профнастила). Пошаговой фото-инструкции по созданию этой модели нет, но я просто не мог вам её не показать, так как это интересная идея создания откатных ворот, заслуживающая вашего внимания.

Фото галерея ключевых элементов конструкции ворот:. View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Ссылка на первую часть видео мастер-класса: Ссылка на вторую часть видео мастер-класса: Оригинальное название: Откатные ворота своими руками бюджет 4000р Автор видео: Александр Масленников Как своими руками сделать металлический каркас для подвесных откатных ворот.

(фотографии, инструкция, видео мастер-класс) Я как-то слишком незаметно перешёл от консольных откатных ворот к колёсным воротам, но не рассказал вам, при этом, о том, как же создать каркас для этих самых колёсных ворот, но сейчас мы это исправим. Каркас для колёсных ворот, отличается от каркаса для консольных ворот, по сути, только формой (треугольная часть в данном случае не нужна).

Для создания необходимо нарезать профиль нужных размеров, сложить из полученных деталей раму, и прихватить углы сваркой в двух местах. Затем нужно замерить диагонали изделия и по полученным размерам выложить диагональные перемычки и прихватить их. Места соединения затем покрываются цинкосодержащим грунтом, во избежание возникновения коррозии. После этого уже можно обварить всю конструкцию. Осталось нанести краску и можно приступать к монтажу ворот. Пошаговые фото по созданию каркаса колёсных ворот всегда к вашим услугам!.

Транзисторы irf справочник. View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Оригинальное название: Откатные ворота. Комплект для самостоятельного изготовления ворот. Откатные ворота своими руками. Автор видео: KAV Kupivorota Ворота из профильной трубы и деревянных реек ( Яркие колёсные откатные ворота ) Если вы не хотите полностью загораживать свою территорию от чужих глаз, стометровые ворота вам не нужны, и вы можете ограничиться небольшим, приятным для глаз ограждением, то следующий вариант подойдёт вам лучше всего.

Это небольшие яркие колёсные откатные ворота, каркас которых сделан из металлопрофильной трубы, и покрыт деревянными рейками. К нижней части каркаса прикреплены на оси вращения роликовые колёсики. Вместо направляющей же создатель этой модели сделал следующее: Место для установки ворот он посыпал грунтом, разгладил его, утрамбовал, и сделал небольшую продолговатую ямку, вдоль которой и будут двигаться ворота. Это можно назвать бюджетным вариантом направляющей. В качестве верхних роликов автор видео мастер-класса закрепил в вертикальном положении к столбам забора, при помощи уголков, подшипники, установленные на оси вращения (изображение №21). Сам каркас ворот окрашен оранжевой краской, а деревянные рейки обработаны наждачной бумагой и покрыты полупрозрачным лаком. Просто и со вкусом!.

View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Оригинальное название: Sliding gate DIY Автор видео: SomchaiDIY Как самому установить колёсные металлические откатные ворота? (фотографии, видео мастер-класс, инструкция) Следующую модель ворот собирали специально для создания небольшого видео-урока по установке колёсных откатных ворот своими руками, поэтому на фото-инструкции, представленной ниже, всё довольно просто, понятно и наглядно показано. Создание таких ворот начинается со снятия необходимых мерок. Сначала, при помощи уровня, конечно же, уточняют ровность поверхности пола/земли, на которой будут установлены ворота, затем, всё этим же уровнем, проверяют столбы забора. После этой проверки и снятия размеров с проёма для ворот, создаётся разметка для установки направляющей.

После того, как нижняя направляющая закреплена, устанавливаются металлические столбы ворот, и фиксаторы для верхней горизонтали ворот. Готово, можно устанавливать каркас ворот на направляющие. Как вы видите, сделать это очень просто. Смотрите пошаговые фото установки ворот:. View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Оригинальное название: Installation video - Sliding gate Автор видео: Mister Gates Direct Как сделать деревянные автоматизированные откатные ворота? (Рассмотрим как сделать ещё один вариант колесных ворот своими руками) В этой статье, немного выше, я уже рассказывал, как самостоятельно сделать консольные ворота с металлическим каркасом, обшитым досками, так почему же не показать вам ещё и процесс создания колёсных полностью деревянных ворот?

Ведь, как говориться, каждому своё, и если метод создания деревянных консольных ворот может кого-то не удовлетворить, всегда можно рассмотреть альтернативы, согласны? Значит, вот вам фото-инструкция по созданию колёсных деревянных откатных ворот. Сначала по всей длине ворот устанавливается направляющая. Но если в случае консольных ворот каретки вставляются в направляющую, то при создании колёсных ворот направляющая является длинным пазом, вдоль которого на роликовых колёсах будут двигаться ворота.

Затем должен собираться каркас, но для создания этой модели ворот каркас абсолютно не нужен, поэтому следующий этап будет выглядеть так:. Друг напротив друга, параллельно, располагаются две металлические трубы – это будут горизонтали ворот. Потом устанавливаются вертикали, в роли которых выступают доски, закрепляемые шурупами к горизонтальным трубам. Всего создателю этого варианта ворот понадобилось двадцать таких досок. К нижней горизонтали крепятся ролики. А на столбы забора устанавливаются стабилизаторы верхней горизонтали, не позволяющие воротам съехать с направляющей. А завершает создание ворот установка автоматического привода, про который я вам уже рассказывал выше.

Смотрите фото инструкцию в галерее ниже:. View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Оригинальное название: how to make a low cost sliding gate / portail coulissant pas cher Автор видео: PHILIPPE RICOUX Откатные ворота из сетки (рабицы). (Рассмотрим видео мастер-класс по изготовлению своими руками колёсных откатных ворот из сетки рабицы) Следующая модель будет последней, из всех представленных в данной статье. К сожалению, я не смог найти пошаговый видео мастер-класс по её созданию. Дело вот в чём: создан данный вариант колёсных ворот из сетки (рабицы), ворота такого типа, сделанные при использовании этого материала, встречаются в реальной жизни довольно редко (не многие желают устанавливать на своём участке ворота из сетки), а, как выяснилось, процесс их создания на просторах интернета встречается ещё реже (по крайней мере, я такового найти не смог). Но, тем не менее, кого-то может заинтересовать или даже вдохновить такой вариант колёсных откатных ворот, поэтому я его в любом случае продемонстрирую вам.

В принципе, процесс создания их ничем не отличается от описанных выше. Из, в данном случае круглой, а не квадратной, металлической трубы создаётся каркас будущих ворот, к этому каркасу всё по той же схеме крепятся ролики (которые у этой модели больше, чем обычно встречаются, это связано с большими размерами направляющей), и готовый каркас покрывается сеткой (рабицей). Затем устанавливается направляющая, вдоль которой пускаются ворота. Смотрите фото в галерее ниже:. View the embedded image gallery online at: Источник идеи и фотографий видео мастер-класс: Оригинальное название: 24' ChainLink Custom Driveway Roll Gate on Rail Автор видео: 2stroketurbo Вот и всё на этом! Я искренне надеюсь, что вся представленная в данной статье информация будет для Вас хоть как-нибудь полезна.

Если же остались вопросы, не держите их в себе, а обязательно оставляйте в комментариях ниже, и я, как автор данной статьи, обязательно на всё отвечу. Или может быть, Вас заинтересовали другие темы?

И по ним тоже есть вопросы? Смело задайте их на Форуме сайта, ответ от нашей команды не заставит себя долго ждать! Читайте нас чаще, и создавать будет проще, Ваш Умный Мастер. Откатные ворота 700+ фото идей.
